KAI800S3 -284.62KB
Download BrochureManipulator

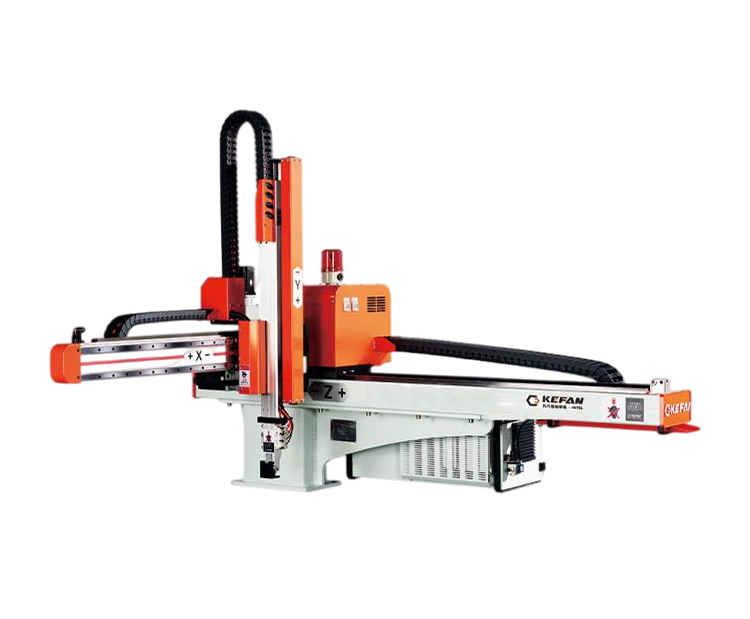

Robot Arm for Injection Molding Machine
Injection Molding Robot
Traverse Robot Arm
3-Axis Robot
Robot Arm
Manipulator for Injection Machine
Technical Details
Basic Mechanical Specifications |
|||||||||
Model |
Suitable Machine Range |
Axis Strokes ( mm ) |
Driving Method |
C Axis Posture ( 90°) |
Linear Position Repeatability (mm ) |
Net Weight ( kg ) |
|||
Traverse |
Crosswise |
Vertical |
Maxi load kg |
C Axis Posture Torque ( Nm) |
|||||
KAI800S3 |
90--200T |
1300 |
620 |
800 |
AC Servo Motor |
5 |
25 |
+- 0.1 |
230 |
Minimum Infrastructure Requirements |
|||
Working pressure (kgf\cm) |
Consumption (NL\cycle) |
Maximum Power ( Kw ) |
Power ( AC ) Single Phase |
5 -- 7 |
1.0 |
1.2 |
220 V, 50/60 HZ |
External Size |
|||
Model |
A |
B |
C |
KAI800S3 |
1850 |
1560 |
1360 |
